Рули и слушай: как диагностировать проблемы рулевой рейки, и чем они чреваты

Наше основное внимание сегодня будет сконцентрировано исключительно на современной конструкции рулевых механизмов для легковых автомобилей – реечных. А установленный в немалой их доле гидравлический усилитель насколько упрощает управление, настолько же и усложняет обслуживание. Да-да, настолько, что бывают моменты, когда проще заменить всю рейку в сборе, чем отдать ее в ремонт. Именно с этой задачей к нам на подъемник попал довольно редкий Jeep Patriot. Внедорожник и вправду редкий – но только не по конструкции: с точки зрения механики его впору использовать как пособие по устройству автомобиля.

Кратко об устройстве

Прежде чем начать диагностировать рейку, стоит разобраться, как она устроена. Представьте себе две шестерни, одну из которых разрезали и развернули в ровную ленту с зубьями. К оставшейся круглой шестерне подсоединили вал с рулевым колесом, а к ленте – тяги, которые сочленили с поворотными кулаками колес. По сути, это всё – здесь можно останавливать введение в базовое устройство. Но будем последовательны.

Пара «шестерня-рейка» помещена в цилиндрический корпус. Как уже говорилось выше, к рейке с зубьями подсоединены рулевые тяги. Покрыты эти тяги пыльниками, внутри которых, естественно, заложен смазочный материал, чтобы минимизировать последствия от трения. Рулевые тяги соединяются с рейкой шарнирно, чтобы снизить ударные нагрузки и создать свободу перемещения. Весь механизм крепится к поперечине кузова в моторном отсеке или, как в нашем случае, к подрамнику передней подвески. В целом рулевой механизм – живая иллюстрация аксиомы «чем проще – тем надежнее».

Да, мы не сказали еще об одной «мелочи» — это наконечники рулевых тяг, представляющие собой шарнир с приваренным к нему штоком. Наконечник накручивается на рулевую тягу и фиксируется стопорной гайкой. Существуют конструкции, когда гайка на самом наконечнике разрезная, а после накручивания стягивается болтом наподобие хомута. И последний вопрос: почему бы рулевую тягу не выполнить одним целым с наконечником? Потому, что благодаря наконечнику возможна регулировка схождения передних управляемых колес. Выкрутил наконечник – схождение увеличилось, вкрутил поглубже – уменьшилось.

Теперь скажем пару слов про усилители рулевого управления. На данный момент основных типов усилителей два: гидравлический и электрический. В гидравлических (ГУР) крутить руль «помогает» жидкость под давлением (чаще всего это трансмиссионное масло), которое создается насосом. Насос приводится во вращение ремнем от шкива коленвала или же электромотором. В электрических усилителях руля (ЭУР), как несложно догадаться, на помощь водителю приходит электромотор. Усилитель стоит рассматривать как часть рулевого механизма, поскольку элементы гидравлического усилителя интегрированы в корпус этого механизма.

Что может выйти из строя

Пойдем от простого к сложному. Разрушение пыльника довольно быстро приводит шарнир рулевого наконечника в негодность – благо, заменить наконечник не составляет труда. Процедура довольно проста и может быть выполнена даже в «домашних» условиях. Единственный связанный с этим нюанс, который не сделаешь дома, – это регулировка углов установки управляемых колес. Да-да, как бы вас не уверяли в своем профессионализме работники «гаража и молотка», каждый раз после замены наконечника необходимо выполнять проверку и регулировку углов установки колес. За непосещение стенда придется расплачиваться как минимум неравномерным износом шин.

Выше мы уже говорили о надежности схемы реечного рулевого механизма – но ведь все не может быть абсолютно хорошо. Есть-таки слабое звено и здесь – пыльники. Они изготавливаются из мягкого полимера и от довольно незавидных условий работы могут быстро приходить в негодность. Дальнейшая схема прозрачна и стремительна: вовремя не выявил повреждение пыльника – и вот уже грязь и пыль начали поступать внутрь корпуса рулевого механизма, смазочный материал уже не в силах помочь – и пиши пропало.

Следующий элемент механизма – рулевые тяги. Шарнир рулевой тяги может «застучать» даже при условии целого пыльника, так как на его долю приходятся довольно большие нагрузки ударного характера.

Еще один неприятный отказ, который может произойти неожиданно, – это закусывание зубьев. В этом случае рулевой механизм заклинивает так, что баранку не стронуть ни влево, ни вправо. Опасность такой неисправности во время движения описывать излишне, а ее причины могут быть разными – это и недостаточное количество смазки, и неправильная регулировка натяга в зубчатом зацеплении, и банальный износ.

На этом возможные проблемы с рулевым механизмом заканчиваются – поломки гидроусилителя мы рассмотрим в отдельной статье о ремонте рейки в ближайшее время. К слову, увеличенный люфт рулевого колеса также может говорить о том, что с рейкой что-то не так. В конструкции рулевого механизма присутствует упор, который в зависимости от конструкторской фантазии может быть регулируемым или нерегулируемым. Так, если возможность регулировки есть, то подкрутив упор, можно отрегулировать люфт. Если такой возможности нет, то рейку, возможно, придется заменять или отдавать в ремонт.

Как диагностировать неисправности

Как и в случае с элементами подвески, с рулевым механизмом действует одно правило: если вы заехали на СТО – проверьте сами или попросите более опытного мастера проверить все элементы на наличие поломок, дефектов или износа. Если же вы нечастый гость сервисов, то стоит проявлять особую внимательность в «выискивании» посторонних звуков при движении и повороте руля. Правда, при таком, менее точном, методе диагностики ситуация в итоге может сложиться так, как у автора этих строк.

Автомобиль поступил к нам с жалобой на то, что при начале движения слышался постоянный стук, похожий на перекатывающиеся шарики. Первое, что пришло в голову владельцу, – это «прощание» с подшипником ступицы, который был заменен в тот же день. Позже, когда стук не унимался, он все-таки отправил автомобиль на диагностику, где выявили болтающийся наконечник рулевой тяги – у него износился шарнир. Хорошо, что автомобиль был заднеприводным, и никто не полез менять ШРУС.

Вывод из сказанного довольно простой: определить неисправность рулевого управления можно во время движения. Исключением может быть лишь ситуация, при которой износ достиг такого масштаба, что шарнир или тяга просто-напросто болтаются. Потому повторюсь, но скажу: слушайте свой автомобиль!

Замена рулевого механизма с гидроусилителем в сборе

Хозяин автомобиля – довольно ответственная личность, а потому при первых признаках неисправности рулевого механизма обратился за помощью. Мастер взял машину на тест, во время которого выявилось легкое закусывание руля при вращении. Легкое закусывание могло перерасти в ближайшем будущем в заклинивание, поэтому было принято решение заменить рейку в сборе. Да и времени на ее ремонт у хозяина просто не было, так как автомобиль эксплуатируется каждый день.

Упрощение в инженерии и проектировании – вещь довольно интересная. Так оказалось и в нашем случае: частично силовой агрегат, элементы подвески и рулевая рейка крепятся к подрамнику.

1 / 3

2 / 3

3 / 3

С одной стороны, это на самом деле удобно для сборки автомобиля на конвейере, для вибро- и звукоизоляции кузова и салона и, по идее, должно было быть удобно для снятия и установки рулевого механизма. Обратной стороной является лишь то, что в заводских руководствах по ремонту операции по снятию и установке чего-либо, смонтированного на подрамник, часто ограничиваются буквально десятком пунктов, где основными являются те, в которых говорится о снятии подрамника в сборе. Оставшиеся два-три пункта – это уже «Выкрутить болты крепления. Снять рулевой механизм».

Поразмыслив, наш мастер решил поначалу выйти за рамки правил и демонтировать рейку, не снимая подрамник, а лишь приспустив его на болтах крепления. Идея есть, цель ясна, а потому – в бой!

Перед началом работ мы зафиксировали рулевое колесо строго по центру. Существуют и специальные приспособления, и различные способы для этого. Простой метод – пропустить ремень безопасности через рулевое колесо и застегнуть в замке. Сама же фиксация баранки крайне необходима: внутри рулевого колеса установлены контактное кольцо и датчик угла поворота руля. Оба они относятся к системе пассивной безопасности автомобиля и отвечают, ни много ни мало, за работу подушек безопасности и системы курсовой устойчивости. Нарушение в установках этих датчиков может привести к некорректной работе системы SRS и/или курсовой устойчивости, что сразу же проявится в светящемся постоянно индикаторе системы на щитке приборов. Ну а неправильная работа систем может стать причиной аварии.

Итак, мы откинули напольное покрытие и выкрутили соединительный болт вала рулевой колонки и вала шестерни рулевого механизма.

После этого, зафиксировав рулевое колесо, отвернули гайки крепления и сняли передние колеса.

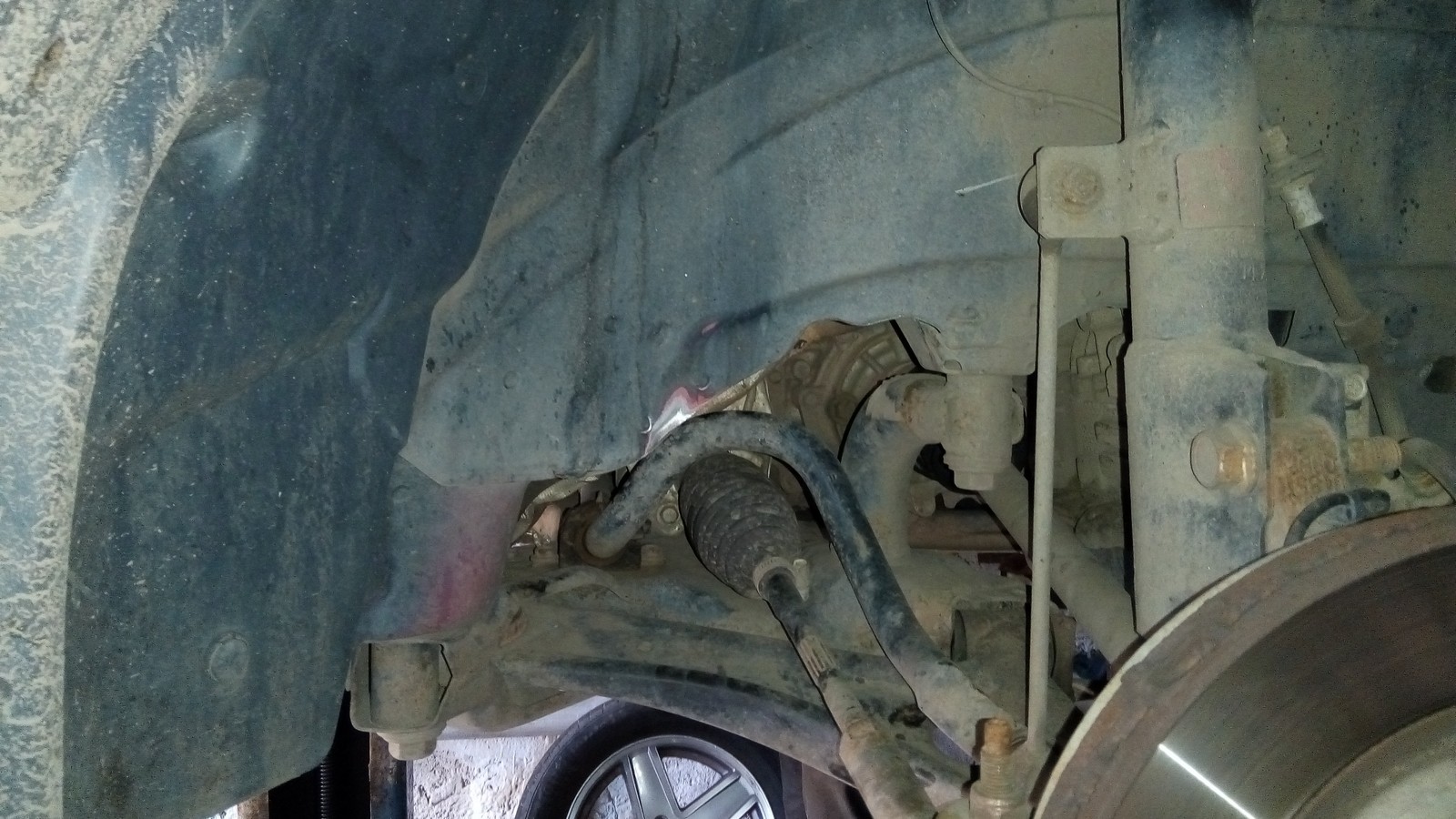

Затем мы отвернули гайки и отсоединили наконечники рулевых тяг от обоих колес.

Закончив с тягами, мы отсоединили стойки стабилизаторов с обеих сторон.

После очень аккуратно, буквально на несколько витков, выкрутили болты крепления подрамника к кузову автомобиля.

1 / 3

2 / 3

3 / 3

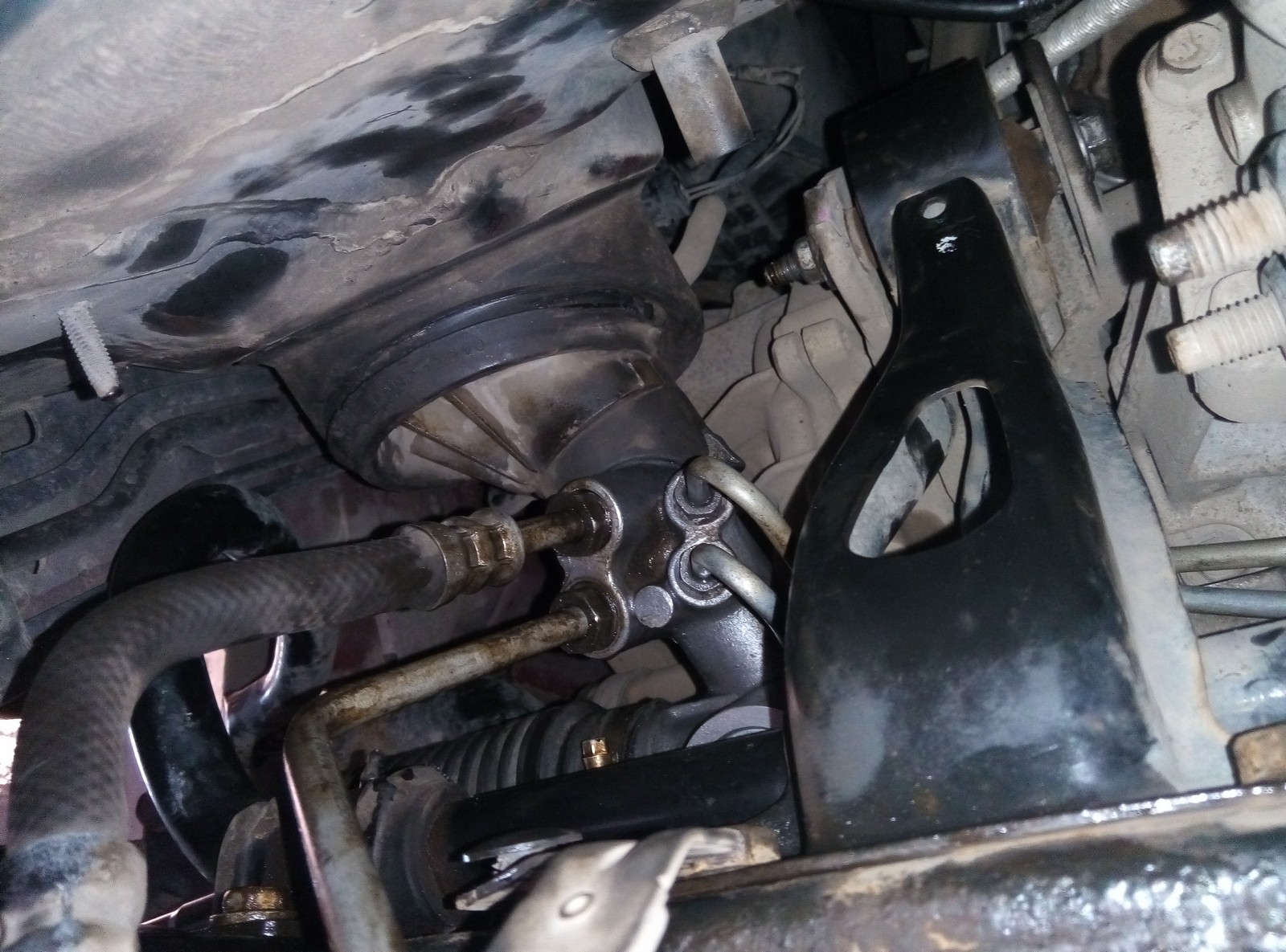

Как мы помним, рулевой механизм у нас – с гидроусилителем, а значит, к его корпусу подсоединены трубки магистралей рабочей жидкости.

Не без трудностей мы добрались до соединительных гаек и выкрутили их, отсоединив трубки от корпуса.

Мастер подставил емкость и собрал то небольшое количество вытекающей рабочей жидкости из системы – ее оказалось немного, потому что мы предварительно откачали рабочую жидкость из расширительного бачка насоса гидроусилителя. Теперь ничто не должно было помешать в снятии рулевой рейки.

Но судьба и конструкторы распорядились иначе. Беда заключалась в том, что один из болтов крепления рейки к подрамнику расположен аккурат под кронштейном опоры силового агрегата, а второй – как раз под выхлопным патрубком.

Обычной головки здесь не хватает, а удлиненная не влезает из-за кронштейна. Так были порушены планы и надежды на обход технологического процесса, заданного заводом-изготовителем. Изменение тактики было осложнено тем, что для выкручивания болта крепления злополучной опоры пришлось не просто попотеть, а буквально попариться, как в бане – но мы его победили.

Далее выкрутили болты крепления подрамника к кузову и очень аккуратно приспустили его на высоту открытого доступа к болтам крепления. Рычаги от подрамника при этом не отсоединяли.

1 / 3

2 / 3

3 / 3

Когда болты оказались как на ладони, мастер выкрутил их и с облегчением выдохнул. Рейка была снята и планово отправлена в утиль.

Ее место заняла новая рейка – приятно чистая и гарантированно рабочая.

Установка рулевого механизма в данном случае не имела никаких тонкостей, потому подробно описывать ее никакой нужды нет: все просто устанавливалось в обратной последовательности.

1 / 3

2 / 3

3 / 3

Единственный важный нюанс сборки – это необходимость правильно установить уплотнитель вала шестерни рулевого механизма. В противном случае пыль и грязь с улицы будут просачиваться в салон.

После сборки и подсоединения всех трубок системы гидроусилителя мы заполнили расширительный бачок насоса свежей жидкостью и начали процесс удаления воздуха из системы.

Процесс этот заключается в следующем: при заведенном двигателе нужно вращать рулевое колесо от упора до упора и следить за тем, когда жидкость в бачке перестанет пениться, при необходимости доливая жидкость. Насос усилителя при этом очень шумит из-за нехватки жидкости и наличия в контуре воздуха, потому длительное время выполнять такую прокачку нельзя – уж слишком высока нагрузка на насос. У разных производителей прокачку системы выполняют по-разному: единственно правильный для вас метод надо уточнять в руководстве по ремонту. Более предметно мы коснемся этого в статье о ремонте рейки с усилителем.

Внимание к мелочам

Теперь, после изучения механизма рулевого управления и виртуальной замены рулевой рейки, становится окончательно понятно, как много нюансов она в себе таит, и каким затратным может быть ее ремонт. Можно в третий раз повторить, что нужно внимательно слушать автомобиль – но, пожалуй, лучше сказать, что стоит быть внимательным к мелочам. Посторонний звук, люфтящий рулевой наконечник, треснувший пыльник – все эти незначительные дефекты могут вылиться в объемное посещение сервиса, а потому стоит уделить им время заранее.
